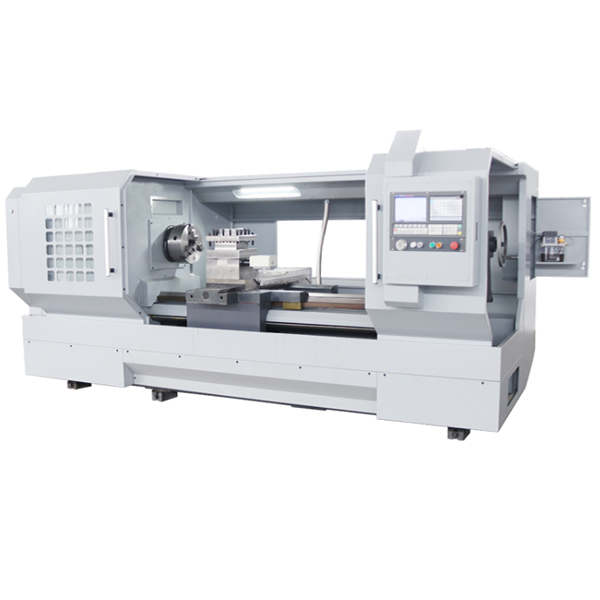

токарный станок с ЧПУ
Высокая эффективность: Максимальная скорость вращения шпинделя составляет 5000 об/мин, а скорость перемещения может достигать 24 м/мин.Благодаря конфигурации новой системы ЧПУ 22TB реализована интерполяция связей по осям X-C и функция виртуальной оси Y.
Описание
маркер
Подробнее о продукте
Характеристики продукта
Высокая жесткость, высокая прочность при резке и высокая стабильность: литое наклонное основание в целом, конструкция наклонного основания и усиленная арматура сводят к минимуму деформацию и термическую деформацию.
Высокоточный, высокодинамичный отклик: до и после установки используются высокоточные шарикоподшипники марки NSK P4, что обеспечивает высокую жесткость шпинделя и высокую точность вращения шпинделя; сервопривод шпинделя отличается высокой точностью и удобством обслуживания и ремонта.
Высокая эффективность: Максимальная скорость вращения шпинделя составляет 5000 об/мин, а скорость перемещения может достигать 24 м/мин.Благодаря конфигурации новой системы ЧПУ 22TB реализована интерполяция связей по осям X-C и функция виртуальной оси Y.
| Основные параметры | ||
| Технические параметры | ||
| Проект | Имя | Параметр |
| Кровать | Станина и основание изготовлены из высококачественного чугуна, станина наклонена. | |
| Объем обработки | Максимальный диаметр вращения станины | 560 мм |
| Максимальный диаметр обработки дисков | 340 мм | |
| Максимальный диаметр обработки каретки | 300 мм | |
| Максимальная длина обработки прутка | 500 мм | |
| Максимальный диаметр отверстия стержня | Ф52 | |
| Подача хода | Максимальный ход по оси X | 180 мм |
| Максимальный ход оси Z | 500 мм | |
| Максимальный ход оси Y | ±50 | |
| Скорость быстрого перемещения по оси X/Z/Y | 24 минуты | |
| Диаметр/шаг винта X/Z/Y | 32/10 | |
| Ширина линейной направляющей X/Z/Y | 35 мм | |
| Серводвигатель оси X | 11,5 миль (с тормозом) | |
| Серводвигатель оси Z | 11,5 морских миль | |
| Серводвигатель оси Y | 8Н.М (с тормозом) | |
| Серводвигатель револьверной головки | 3НМ | |
| Мощность мотора головки | 15 м.м. | |
| Точность | Точность позиционирования по осям X, Z | ±0,003 мм |
| Повторяемость по осям X, Z | ±0,003 мм | |
| Перемещение задней бабки | Коническое отверстие/диаметр втулки задней бабки | Моос № 5/80 |
| Ход перемещения задней бабки | 50~390 | |
| Диапазон давления задней бабки | 5~25ПА | |
| Метод перемещения задней бабки | Программируемое гидравлическое движение | |
| Шпиндель | Тип носа шпинделя | А2-6 |
| Диаметр сквозного отверстия шпинделя | Φ66 | |
| Максимальная скорость шпинделя | 3500 об/мин | |
| Мощность двигателя шпинделя | 11 кВт | |
| Дота | Турель с сервоприводом | Рабочая станция БМТ55/12 |
| Размер фрезы | 290 | |
| Боковая фрезерная головка 0 градусов (1 шт.) | ЭР25/4000 об/мин | |
| Боковая фрезерная головка 90 градусов (1 шт.) | ЭР25/4000 об/мин | |
| Другой | Общая емкость | 22кВт |
| Вес нетто станка | Около 4000 кг | |
| Размер машины (длина*ширина*высота) | 2700*1900*2200 | |
| 3. Основная конфигурация | ||
| Серийный номер | Имя конфигурации | Количество и описание |
| 1 | Кровать | Цельное литье 45Наклонная кровать |
| 2 | Х Ходовой винт | Тайвань Иньтай/Шанхай сереброС3сорт |
| 3 | C Ходовой винт | Тайвань Иньтай/Шанхай сереброС3сорт |
| 4 | ХC Линейный рельс | Тайвань Иньтай/Серебряный ролик |
| 5 | Рельс задней бабки | Тайвань Иньтай/Серебряный шар |
| 6 | Винтовой подшипник | NSK Несущий |
| 7 | Шпиндель высокой жесткости | Ремень ГРМ Пузен А2-6Шпиндель (сквозное отверстие￠66) |
| 8 | Патрон | 8дюйм |
| 9 | Ход задней бабки | Общий гидравлический тип с программным управлением |
| 10 | Гидравлическая станция | Гидравлическая станция 5Д:набор |
| 11 | Водяной насос | Насос высокого давления: один |
| 12 | Смазочный насос | Протонный смазочный насос: один |
| 13 | Дота | БМТ45 Револьверный пояс с приводомДаось-12рабочая станция |
| 14 | Силовая головка | БМТ45:2 Группа(0°,90°Каждый2набор) |
| 15 | Держатель ножа | Держатель ножа 6 набор штук (25нож квадратный) |
| 16 | Другой | Ящик для инструментов: один комплект |
| 17 | Гидравлическая станция | Гидравлическая станция 5Д:набор |
| 18 | Уодяной насос | Насос высокого давления: один |
