Компрессор спиральный – фреза из карбида вольфрама

2024-12-04

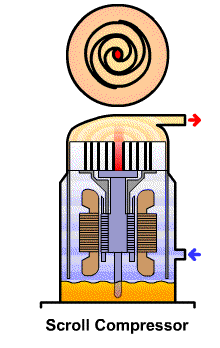

Обзор спирального компрессора:

Спиральный компрессор состоит из двух движущихся и неподвижных спиралей, имеющих форму уравнения двойной функции, которые взаимодействуют друг с другом. Во время рабочего процесса всасывания, сжатия и выхлопа статическая пластина закреплена на раме, а подвижная пластина приводится в движение эксцентриковым валом и контролируется механизмом предотвращения самораспространения. Она вращается в плоскости небольшого радиуса. вокруг центра базовой окружности статической пластины. Газ всасывается по периферии статического диска через элемент воздушного фильтра. По мере вращения эксцентрикового вала газ постепенно сжимается в нескольких серповидных камерах сжатия, образованных за счет взаимодействия подвижного и статического дисков, а затем непрерывно. выбрасывается из осевого отверстия в центральной части статического диска.

Дело

Информация о рабочем состоянии

Информация о производстве		Параметры обработки

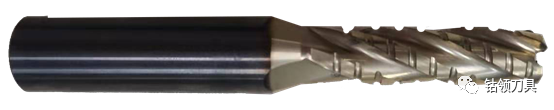

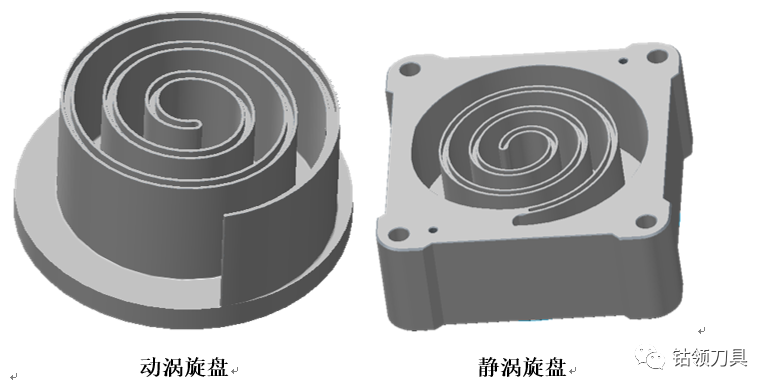

Заготовка: подвижная пластина + статическая пластина.		Инструмент: Д12Р0.6542Д16*107-4Ф
Детали обработки : боковая стенка вихря, верхняя и нижняя стороны.		С: 14000 об./мин.
Материал заготовки: 4032-T6		Вк: 527/мин
Модель машины: Макино		Фз: 0,035 мм/з
Станок производительность:	Максимальная скорость 20000 об/мин/мин	Ф: 1960 мм/мин
Охлаждение: внешняя охлаждающая эмульсия.		Срок службы инструмента: 1200 шт.
Интерфейс шпинделя: HSK-A32C		Особенности: Стабильная жизнь
Тип держателя инструмента: Прецизионный цанговый держатель инструмента
